В этом разделе Вы найдете состав и стоимость базовых комплектаций брусовальных станков серии "Витязь 4 М", а так же описание и цены возможных опций.


Общее описание  |  Фотографии  |  Видео  |  Комплектация, цены, заказ  |  Задать вопрос!

"ВИТЯЗЬ 4х630М", базовая комплектация:

  1. Станина станка.
  2. Два перемещающихся по специальным направляющим сдвоенных пильных узла с независимыми пильными валами (4 вала) и саморегулирующимися расклинивающими ножами;
  3. Привод перемещения пильных узлов при настройке толщины выпиливаемого лафета - электромеханический (управление с отдельного блока на корпусе станка);
  4. Аналоговая линейка для настройки расстояния между центральными пилами;
  5. Открытый нижний бункер для удаления отходов пиления;
  6. Привод вращения пил мощностью 4х30 кВт;
  7. Гусеничная система подачи до и после пил, с плавной регулировкой скорости;
  8. Прижимные стабилизирующие ролики на подающей и приемной гусеницах;
  9. Пара приводных вытяжных вертикальных рябух;
  10. Выносной пульт управления с амперметрами;
  11. Защита от обратного выброса горбыля (когтевая защита + боковые шторки)

Пояснение к опциям. Комплектация двигателями.

Мощность основных двигателей - определяющий параметр брусовального станка. Для выбора оптимальной мощности двигателей необходимо сначала определится с количеством пил на станке.

Типичные рекомендации выглядят следующим образом:

Для 4 пил (2 пропила): необходимая мощность - 2х55 кВт, рекомендуемая - 2х75 кВт;

Для 8 пил (4 пропила): минимальная необходимая мощность - 2х75,0 кВт, рекомендуемая - 2х90,0 кВт;

Пояснение к опциям. Устройство плавного пуска двигателя.

Устройства плавного пуска двигателя (УПП) предназначены для управления режимом работы асинхронного двигателя и позволяют решить проблему высокого пускового тока двигателя, предохраняют от перегрузки всю электрическую составляющую оборудования и производственнй площадки в целом.

УПП применяется для снижения пускового тока электродвигателей (Ток, который нужен для запуска электродвигателя, называется пусковым). Как правило, пусковой ток электродвигателея в несколько раз (до 8) больше, чем ток, необходимый для работы в рабочем режиме. Из-за этого пуск мощных двигателей может приводить к кратковременной нехватке энергии для другого подключенного к сети оборудования (падению напряжения). Или двигатели могут попросту не запуститься, даже если мощность трансформатора питающей подстанции достаточна для их работы (но недостаточна для пуска). Устройства плавного пуска позволяют снизить нагрузки на электрическую сеть и трансформатор, исключить падение напряжения в сети в момент пуска, а так же продлить ресурс электродвигателей за счет снижения экстремальных пусковых нагрузок.

Стоимость такого устройства растет вместе со мощностью двигателя, которым они управляют.

Пояснение к опциям. Комплектация инструментом (пилами)

На станке "Витязь 2х630" используются пилы с твердосплавными напайками диаметром 630/650мм с небольшим количеством зубьев. Строго рекомендуется наличие зачистных ножей, способствующих удалению опила. Толщина пропила зависит от конкретного производителя. На выбор мы предлагаем пилы отечественных производителей или таких популярных брендов как GASS (Польша) и Faba (Польша). По желанию можно согласовать установку пил любого производителя.

Станок может быть изготовлен в двух модификациях: с пилами d=630мм и с пилами d=650мм. В первом случае максимальный диаметр распиливаемых бревен составляет 450мм в комле, во втором – 460мм.

Пояснение к опциям. Подающий стол. Приводной роликовый подающий стол.

Традиционным способом подачи беревен в брусовальный станок является приводной транспортер с коническими роликами (приводной роликовый подающий стол). Этот транспортер обеспечивает стабильную подачу бревен в станок. Мы изготовим роликовый транспортер различной длины в зависимости от длины заготовки и общей планировки лесопильного цеха. В конфигураторе имеются варианты столов под длину заготовки 4.5, 6,5 и 8,5 м. В зависимости от конфигурации конкретной производственной линии могут быть изготовлены подающие роликовые столы (транспортеры) различной длины.


Пояснения к опциям. Цепной подающий стол брусовального станка с валковым кантователем.

Все брусовальные станки могут быть оборудованы подающим столом с цепной подачей, оснащенными кантователем бревен, сотоящим из двух вальцов, которые поднимаясь, поднимают на себе бревно и могут вращаться, тем самым вращая бревно для поиска оператором оптимального для распиловки положения бревна.

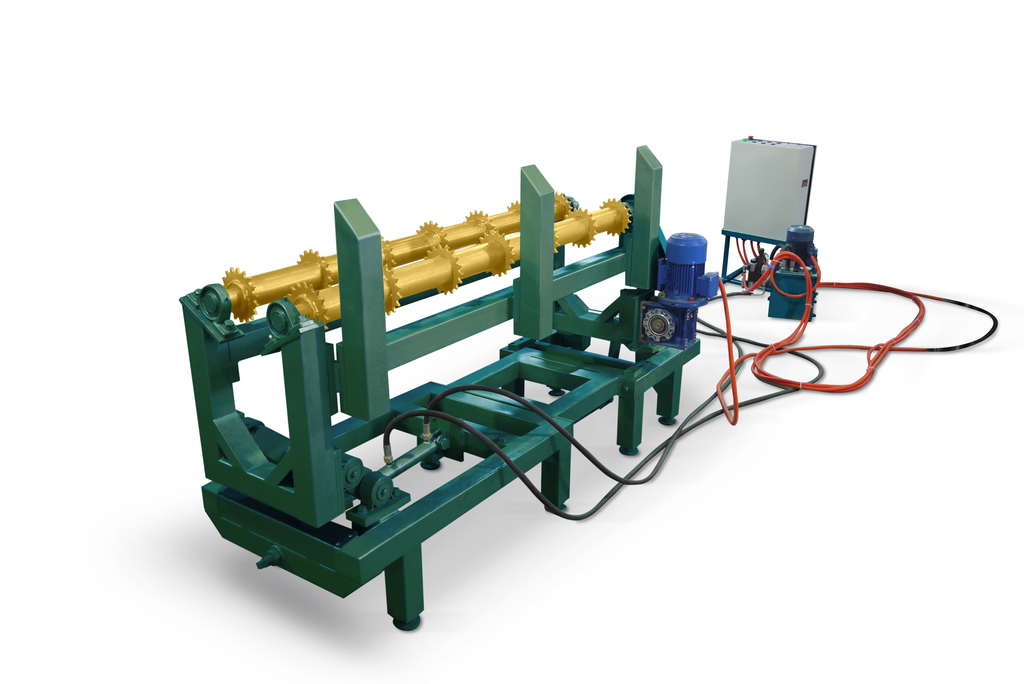

Вариант конструкции валкового кантователя бревна перед брусовальным станком.


Пояснение к опциям. Приемный стол. Неприводной приемный стол брусовального станка.

Приемным столом брусовального станка может быть обычный неприводной рольганг (роликовый стол) с зашитыми промежутками между роликами. Такой вариант приемного стола брусовала применяется при ручном разборе пакета, выходящего из брусовального станка.


Пояснение к опциям. Приводной приемный стол брусовального станка с винтовыми роликами.

Приемный приводной стол брусовального станка с винтовыми роликами является одним из удачных достаточно недорогих решений, позволяющих в автоматическом режиме отделять лафет, получившийся в результете распиловки, от досок и горбыля.

Доски и горбыль перемещаясь до упора сбрасываются винтовыми роликами по обе стороны приемного стола, а выходящий из станка лафет удерживается верхними роликами и проходит дальше по ходу движения.

Приемный стол с винтовыми роликами может быть применен в комплексе с брусовальными станками различных типов. Стоимость такого стола, в основном, зависит от длины распиливаемог бревна.

К недостаткам такого стола следует отнести нестабильную работу на бревнах большого диаметра и длины. Пакет досок, в таком случае, имеет тенденцию разваливаться раньше времени, что создает сложности при организации автоматического по  потока лесопиления.

Для предотвращения такого рода ситуаций используют дополнительную систему боковых прижимных роликов, удерживают пильный пакет от преждевременного развала.

Видео работы прием ного стола с винтовыми роликами.
